隔熱管托：國內(nèi)煉鋼的13個步驟講解_滄州五森管道有限公司
商務(wù)部電話：15931706007

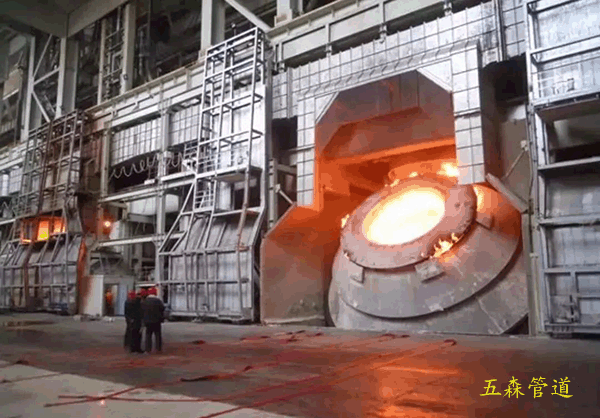

一、加料:向電爐或轉(zhuǎn)爐內(nèi)加入鐵水或廢鋼等原材料的操作，隔熱管托是煉鋼操作的第一步。
二、造渣:調(diào)整鋼、鐵生產(chǎn)中熔渣成分、堿度和粘度及其反應(yīng)能力的操作。目的是通過鋼鐵高爐鋼鐵高爐渣--金屬反應(yīng)煉出具有所要求成分和溫度的金屬。例如氧氣頂吹轉(zhuǎn)爐造渣和吹氧操作是為了生成有足夠流動性和堿度的熔渣，能夠向金屬液面中傳遞足夠的氧，以便把硫、磷降到計(jì)劃鋼種的上限以下，并使吹氧時噴濺和溢渣的量減至最小。隔熱管托
三、出渣:電弧爐煉鋼時根據(jù)不同冶煉條件和目的在冶煉過程中所采取的放渣或扒渣操作。如用單渣法冶煉時，氧化末期須扒氧化渣;用雙渣法造還原渣時，原來的氧化渣必須徹底放出，以防回磷等。隔熱管托
四、熔池?cái)嚢?/font>:向金屬熔池供應(yīng)能量，使金屬液和熔渣產(chǎn)生運(yùn)動，以改善冶金反應(yīng)的動力學(xué)條件。熔池?cái)嚢杩山逯跉怏w、機(jī)械、電磁感應(yīng)等方法來實(shí)現(xiàn)。隔熱管托
五、脫磷減少鋼液中含磷量的化學(xué)反應(yīng)。磷是鋼中有害雜質(zhì)之一。含磷較多的鋼,在室溫或更低的溫度下使用時,容易脆裂，稱為"冷脆"。鋼中含碳越高，磷引起的脆性越嚴(yán)重。一般普通鋼中規(guī)定含磷量不超過 0.045%，優(yōu)質(zhì)鋼要求含磷更少。生鐵中的磷，主要來自鐵礦石中的磷酸鹽。氧化磷和氧化鐵的熱力學(xué)穩(wěn)定性相近。在高爐的還原條件下，爐料中的磷幾乎全部被還原并溶入鐵水。如選礦不能除去磷的化合物，脫磷就只能在(高)爐外或堿性煉鋼爐中進(jìn)行。鐵中脫磷問題的認(rèn)識和解決，在鋼鐵生產(chǎn)發(fā)展史上具有特殊的重要意義。鋼的大規(guī)模工業(yè)生產(chǎn)開始于1856年貝塞麥(H.Bessemer)發(fā)明的酸性轉(zhuǎn)爐煉鋼法。但酸性轉(zhuǎn)爐煉鋼不能脫磷;而含磷低的鐵礦石又很少，嚴(yán)重地阻礙了鋼生產(chǎn)的發(fā)展。1879年托馬斯(S.Thomas)發(fā)明了能處理高磷鐵水的堿性轉(zhuǎn)爐煉鋼法，堿性爐渣的脫磷原理接著被推廣到平爐煉鋼中去，使大量含磷鐵礦石得以用于生產(chǎn)鋼鐵，對現(xiàn)代鋼鐵工業(yè)的發(fā)展作出了重大的貢獻(xiàn)。
六、電爐底吹電爐底吹:通過置于爐底的噴嘴將N2、Ar、CO2、CO、CH4、O2等氣體根據(jù)工藝要求吹入爐內(nèi)熔池以達(dá)到加速熔化，促進(jìn)冶金反應(yīng)過程的目的。采用底吹工藝可縮短冶煉時間，降低電耗，改善脫磷、脫硫操作，提高鋼中殘錳量，提高金屬和合金收得率。并能使鋼水成分、溫度更均勻，從而改善鋼質(zhì)量，降低成本，提高生產(chǎn)率。隔熱管托
七、熔化期:煉鋼的熔化期主要是對平爐和電爐煉鋼而言。電弧爐煉鋼從通電開始到爐鋼花伴料全部熔清為止、平爐煉鋼從兌完鐵水到爐料全部化完為止都稱熔化期。熔化期的任務(wù)是盡快將爐料熔化及升溫，并造好熔化期的爐渣。隔熱管托
八、氧化期和脫碳期:普通功率電弧爐煉鋼的氧化期，通常指爐料溶清、取樣分析到扒完氧化渣這一工藝階段。也有認(rèn)為是從吹氧或加礦脫碳開始的。氧化期的主要任務(wù)是氧化鋼液中的碳、磷;去除氣體及夾雜物;使鋼液均勻加熱升溫。脫碳是氧化期的一項(xiàng)重要操作工藝。為了保證鋼的純凈度，要求脫碳量大于0.2%左右。隨著爐外精煉技術(shù)的發(fā)展，電弧爐的氧化精煉大多移到鋼包或精煉爐中進(jìn)行。隔熱管托
九、精煉期:煉鋼過程通過造渣和其他方法把對鋼的質(zhì)量有害的一些元素和化合物，經(jīng)化學(xué)反應(yīng)選入氣相或排、浮入渣中，使之從鋼液中排除的工藝操作期。連鑄機(jī)出坯連鑄機(jī)出坯。隔熱管托
十、還原期:普通功率電弧爐煉鋼操作中，通常把氧化末期扒渣完畢到出鋼這段時間稱為還原期。其主要任務(wù)是造還原渣進(jìn)行擴(kuò)散、脫氧、脫硫、控制化學(xué)成分和調(diào)整溫度。高功率和超功率電弧爐煉鋼操作已取消還原期。隔熱管托
十一、爐外精煉:將煉鋼爐(轉(zhuǎn)爐、電爐等)中初煉過的鋼液移到另一個容器中進(jìn)行精煉的煉鋼過程，也叫二次冶金。煉鋼過程因此分為初煉和精煉兩步進(jìn)行。初煉:爐料在氧化性氣氛的爐內(nèi)進(jìn)行熔化、脫磷、脫碳和主合金化。精煉:將初煉的鋼液在真空、惰性氣體或還原性氣氛的容器中進(jìn)行脫氣、脫氧、脫硫，去除夾雜物和進(jìn)行成分微調(diào)等。將煉鋼分兩步進(jìn)行的好處是:可提高鋼的質(zhì)量，煉鋼車間縮短冶煉時間，簡化工藝過程并降低生產(chǎn)成本。爐外精煉的種類很多，大致可分為常壓下爐外精煉和真空下爐外精煉兩類。按處理方式的不同，又可分為鋼包處理型爐外精煉及鋼包精煉型爐外精煉等。隔熱管托
十二、鋼液攪拌:爐外精煉過程中對鋼液進(jìn)行的攪拌。它使鋼液成分和溫度均勻化，并能促進(jìn)冶金反應(yīng)。多數(shù)冶金反應(yīng)過程是相界面反應(yīng)，反應(yīng)物和生成物的擴(kuò)散速度是這些反應(yīng)的限制性環(huán)節(jié)。鋼液在靜止?fàn)顟B(tài)下，其冶金反應(yīng)速度很慢，如電爐中靜止的鋼液脫硫需30~60分鐘;而在爐精煉中采取攪拌鋼液的辦法脫硫只需3~5分鐘。鋼液在靜止?fàn)顟B(tài)下，夾雜物上浮除去，排除速度較慢;攪拌鋼液時，夾雜物的除去速度按指數(shù)規(guī)律遞增，并與攪拌強(qiáng)度、類型和夾雜物的特性、濃度有關(guān)。隔熱管托
十三、鋼包喂絲:通過喂絲機(jī)向鋼包內(nèi)喂入用鐵皮包裹的脫氧、脫硫及微調(diào)成分的粉劑，如Ca-Si粉、或直接喂入鋁線、碳線等對鋼水進(jìn)行深脫硫、鈣處理以及微調(diào)鋼中碳和鋁等成分的方法。它還具有清潔鋼水、改善非金屬夾雜物形態(tài)的功能。隔熱管托
滄州五森管道有限公司 隔熱管托
掃一掃，加微信
